Установка варочной панели в столешницу своими руками как сделать правильно

Инструкция

Прежде всего, правильная установка варочной панели обеспечивает безопасное использование. Это связано с особенностями работы устройства. Неправильное подключение варочной поверхности может вызвать утечку газа или короткое замыкание, что приведет к пожару или травмам. Придерживаясь правил установки, чтобы не сомневаться в безопасности вашего дома.

Второе важное преимущество правильной установки – это оптимальная работа варочной панели. Следуя указаниям производителя и техническим требованиям, вы создаете условия для максимальной производительности устройства. Неверная установка может привести к неравномерному распределению тепла, плохому качеству пищи или даже поломке самой панели. Получение отличных результатов в кулинарии и долгий срок службы вашей варочной поверхности в значительной степени зависят от правильного монтажа.

Еще один фактор, заслуживающий внимания – эстетический аспект. Варочная панель – это часть интерьера. Неправильная установка может испортить его. Правильный монтаж варочной панели позволяет гармонично вписать ее в столешницу, сохраняя функциональность.

Делаем вывод, что правильная установка варочной панели – это не просто формальность. Она влияет на безопасность и внешний вид вашей кухни. Если вы не уверены в своих силах, лучше обратиться к профессионалам, которые гарантируют качественную установку. Ведь забота о вашей безопасности должна быть на первом месте.

Правила и запреты

Есть два вида кухонной техники: газовая и электрическая. Это влияет на различия в установке, но общие правила остаются неизменными:

• Материал столешницы может быть любым, главное, чтобы он был жаропрочным и выдерживал температуру не ниже 100 °C. Также плита должна иметь толщину не менее 25 мм.
• Важное условие – наличие вентиляции на кухне. К варочной панели рекомендуется устанавливать вытяжку.

Внимание! Если вытяжка недоступна, можно установить мощный вентилятор у окна.

• При монтаже техники между двумя шкафами необходимо обеспечить расстояние не менее 15 см от каждой стенки до плиты. Между плитой и кухонной стеной должно быть не менее 5 см. Если этот показатель невозможно соблюсти, то необходимо проложить теплоизоляцию между стеной и кухонным прибором.
• Если речь идет о сложных столешницах из стекла, бетона или искусственного камня, то они, как правило, изготавливаются с заранее проделанными отверстиями под варочную панель. Это связано с особенностями распила таких материалов.
• Электрическая плита должна располагаться недалеко от точки подключения к электросети. При этом необходимо учитывать мощность розетки, сечение кабеля и заземление металлических элементов. Монтаж газовой плиты требует более тщательного планирования, так как потребуется соединить оборудование с газовой трубой.

Запрещено самостоятельно подключать газовые плиты. Необходимо пригласить сотрудника газовой службы, который выполнит работу. Неправильное подключение прибора может привести к санкциям со стороны газовых служб, таким как опечатывание вентиля или перекрытие газа, а также создать опасность для жизни и здоровья жильцов.

Инструменты и материалы

Перед началом работ необходимо подготовить следующие инструменты:

1. Электролобзик или ручной фрезер. Иногда требуется дрель.
2. Рулетка, карандаши, метровая доска.
3. Зажимы, саморезы.
4. Герметик на силиконовой основе или нитролак.
5. Лента из тонкого алюминия или уплотнитель-самоклейка.

Проведение замеров и разметки

Установка варочной панели начинается с определения размеров и нанесения их на столешницу. Как правило, параметры указаны в инструкции, прилагаемой к технике. При отсутствии руководства можно самостоятельно рассчитать требуемые размеры. Для этого панель нужно перевернуть и обвести на плотном картоне или сразу на столешнице.

Внимание! Для работы потребуется линейка достаточной длины, карандаш, а также маркер.

Также можно самостоятельно определить место крепления. Сначала на поверхности столешницы карандашом отмечаются границы внутреннего пространства тумбы, на которую будет устанавливаться плита. Если карандаш не дает возможности сделать яркую разметку, можно приклеить на контур малярный скотч и потом выполнить чертеж. Затем определяется центр отверстия для корпуса. Для этого достаточно провести диагонали прямоугольника, образованного передней и задней частями столешницы.

В точке пересечения диагоналей проводятся две линии, образующие крест. Одна из них должна идти параллельно краю столешницы, а вторая – перпендикулярно ему. На возникших линиях отмечаются размеры той части корпуса, которая будет встроена. Точные цифры можно определить самостоятельно или извлечь из инструкции. Рекомендуется увеличить их на сантиметр или два.

После нанесения отметок можно обвести фигуру маркером, если сохраняется необходимый промежуток между линиями и другими предметами, указанный производителем. Затем переходите к следующему этапу.

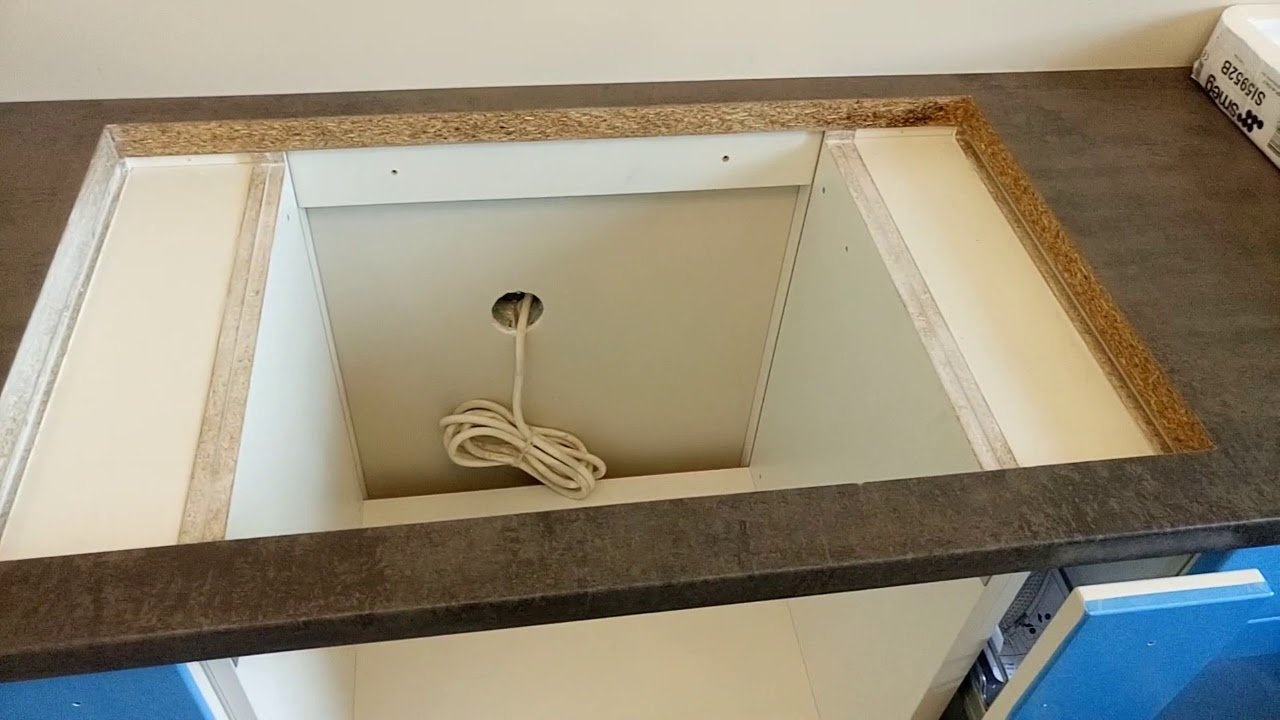

Вырезание отверстия в столешнице под варочную панель

Для удобства работы сначала нужно просверлить центральную точку с помощью сверла диаметром 8-10 мм. Оно должно быть перпендикулярно поверхности. Через это отверстие будет происходить врезка и установка варочной панели в столешницу. Оптимальными инструментами для этой операции являются электрический лобзик или пила с мелкими зубчиками. Элементы варочной панели должны свободно входить в материал.

Внимание! Чем острее зубья пилы, тем более ровными будут края срезов.

Дальнейшие работы выполняются по следующему алгоритму:

1. Делается несколько отверстий по углам фигуры с помощью шуруповерта или дрели.
2. На столешницу наклеивается малярный скотч, чтобы не оставалось следов от электролобзика.
3. Лобзик или пила вставляется в одно из отверстий на полотне.
4. Делается разрез по предварительной разметке с прижимом инструмента.
5. При работе нижняя часть столешницы поддерживается или фиксируется скотчем.
6. Опилки удаляются, а качество среза проверяется в соответствии с размерами. Варочная панель должна свободно проходить. При необходимости ее можно немного подвинуть.

Внимание! Для сохранения ровности граней и предотвращения повреждения мебели подставьте под нижнюю часть гарнитуры табурет.

Герметизация мест соединения со столешницей

Когда все готово для установки, можно приступать к врезке панели. Сначала отметьте панель в отверстии. Убедитесь, что она хорошо помещается и ничего не мешает. Затем обработайте поверхность наждачной бумагой.

После этого перейдите к уплотнению и герметизации. Это необходимо для того, чтобы исключить попадание жидкости, а также деформацию поверхности. Для этого подойдет силиконовый герметик. Сначала удалите лишние элементы и грязь с обрабатываемого участка. Затем обработайте поверхность обезжиривателем. Возьмите монтажный скотч и приклейте его по сторонам швов, оставляя отступ, равный толщине материала. Теперь возьмите герметик, срежьте с него носик и наденьте насадку в виде шприца. Аккуратно наносите герметик, при этом сбрызгивая на шов раствор воды. Остается только выровнять шов с помощью шпателя, а также снять скотч.

Затем следует воспользоваться уплотнителем. Если он идет в комплекте с материалом, то следуйте инструкции по его использованию. Если уплотнитель не предоставляется, то можно сделать его самостоятельно с помощью ленты из алюминия или полиэтилена, ширина которой составляет 30 см. Наклейте ленту на подготовленную поверхность с небольшим давлением, с учетом выступа в 1 см ниже бортика. Это поможет избежать образования щелей, в которые может попадать жидкость.

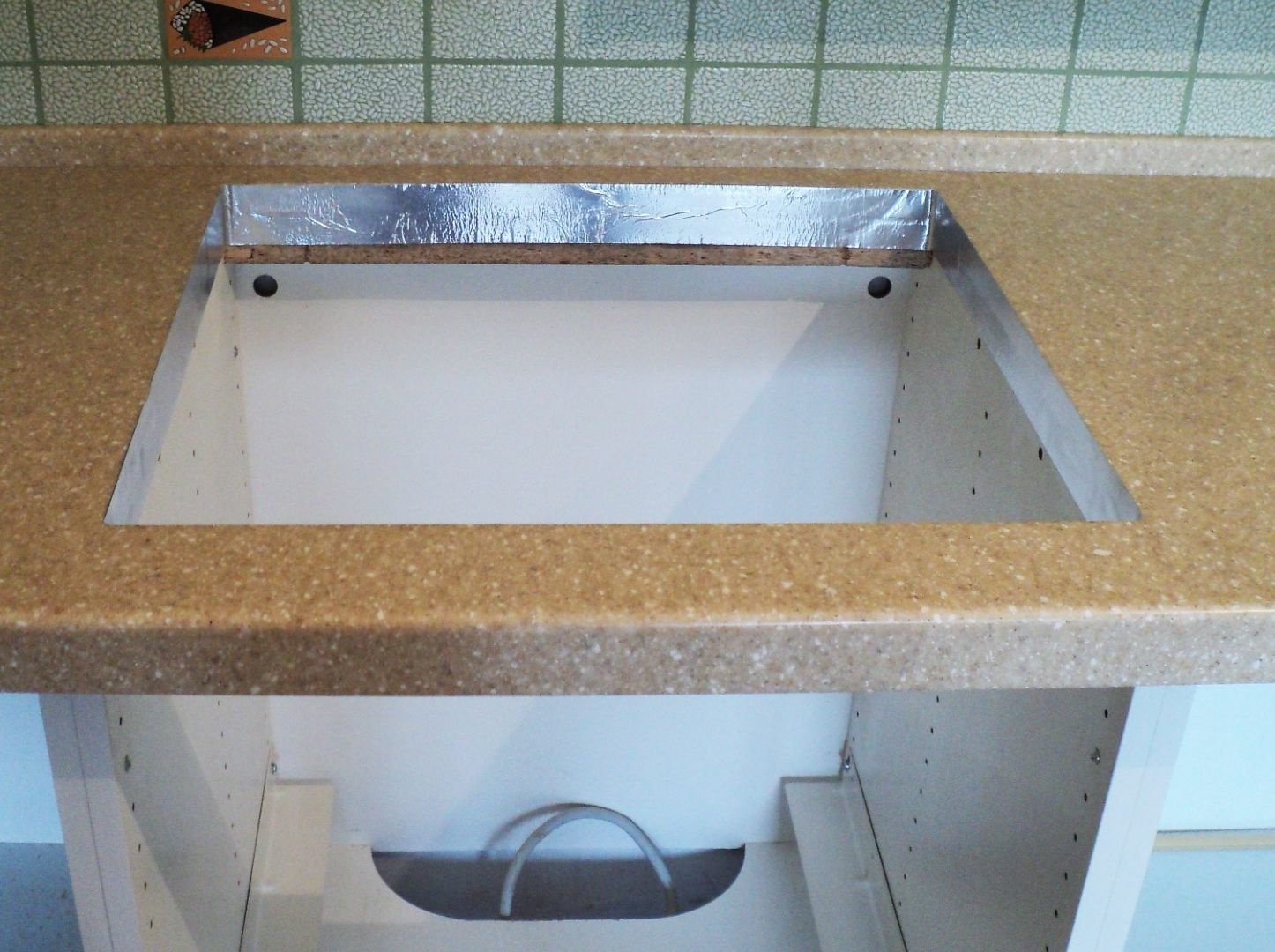

Внимание! Полоску ленты следует наклеить по периметру выреза с лицевой стороны.

Монтаж и крепление на столешнице

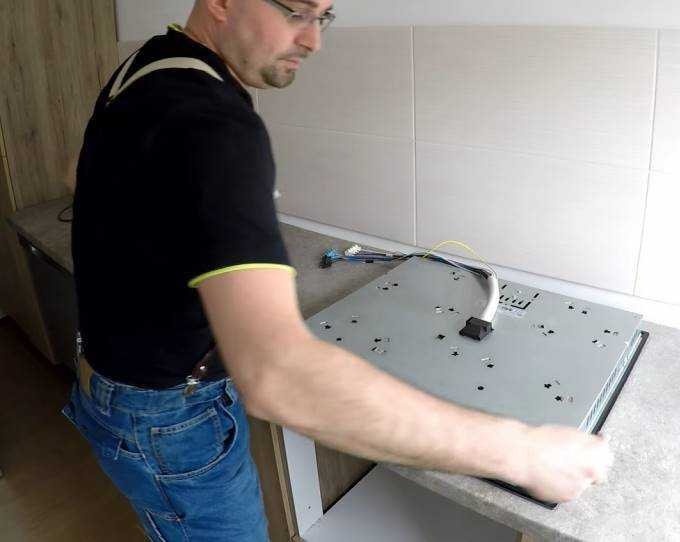

После выполнения всех рекомендаций можно приступить к креплению и монтажу техники. Сначала убедитесь, что она соответствует подготовленной нише. Затем воспользуйтесь специальными уголками для создания основы крепления. Обычно они идут в комплекте вместе с саморезами и другими элементами. Установите уголки максимально плотно и дополнительно затяните после установки техники.

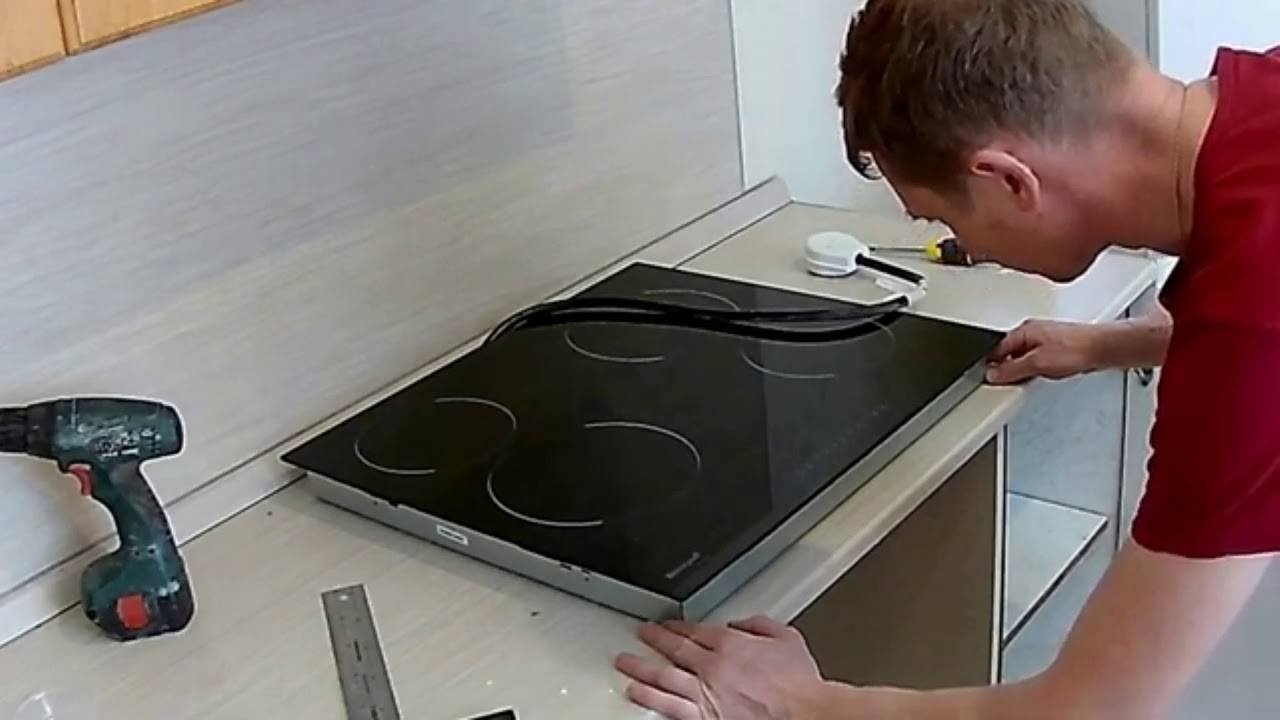

Опустите панель в подготовленное отверстие, стараясь не прикладывать сильное усилие, чтобы избежать повреждения техники. Выровняйте и подтяните панель по всем сторонам. Установите металлическую лапку на фасадной стороне техники, а также плотно затяните винты крепления. Проведите повторную герметизацию линии среза и при необходимости подрежьте неровные стыки. Обязательно обработайте их герметиком.

Внимание! При установке газового оборудования необходимо провести шланг с накидной гайкой до техники и установить панель таким образом, чтобы не было никаких сдвигов во время эксплуатации.

Для установки варочной панели в столешницу воспользуйтесь следующими рекомендациями:

1. Закрепите четыре стороны полосами-пружинами, которые плотно зажмут панель с разных сторон.
2. Установите металлическую пластину, насаженную на шуруп в 5 мм, чтобы соединить переднюю и заднюю части панели.
3. Закрепите полученную конструкцию с помощью самореза, чтобы прикрутить панель и зафиксировать ее положение с помощью упора в дно столешницы.

Теперь у вас есть вся необходимая информация по правильной установке панели. Следуйте нашим рекомендациям, выполняйте все этапы пошагово. Результат вас обязательно порадует.

Рекомендации

Советы экспертов по подключению варочных панелей:

1. Плавно отрывайте пленку с уплотнителя.
2. Примеряйте оборудование до тех пор, пока оно не заполнит нишу ровно.
3. Избегайте широких щелей, чтобы повысить безопасность использования панели.
4. Перед встраиванием плиты точно следуйте инструкции по подключению к электросети.
5. Используйте силиконовую массу, чтобы замаскировать возможные зазоры на передней части панели.
6. Под панелью можно разместить ящики и метабоксы, поэтому убедитесь, что отступы не пересекаются с устройством.
7. Двухконфорочные модели устанавливайте вдоль столешницы, при условии соблюдения размеров короба.
8. Ознакомьтесь с минимальной глубиной встройки, указанной в паспорте оборудования.
9. При использовании лобзика расположите его под прямым углом, чтобы избежать царапин на поверхности столешницы.
10. Установите варочную поверхность только после сборки кухни, чтобы не деформировать стол.
11. Обработайте торцевые места герметиком, чтобы предотвратить расслоение материала.

Подключение

Перед началом встраивания электрической плиты необходимо подключить ее к электросети по комплектной схеме. Если на щитке есть автоматы УЗО для электроплиты, то устройство можно просто соединить с отдельной электролинией. Если электропитание в доме осуществляется по напряжению 380 вольт, необходимо распределить нагрузку равномерно между фазами.

Разные модели электрических плит предусматривают разные способы подключения. Одни необходимо присоединять к электрошкафу, другие – к обычной розетке.

Внимание! Электроплита потребляет большое количество энергии, поэтому вся проводка должна соответствовать требованиям безопасности.

Если для варочной панели требуется отдельная розетка, а она не была предусмотрена заранее, то нужно выполнить следующие действия:

1. Демонтируем гарнитур.
2. Подготавливаем, укрепляем и закрываем слоем шпаклевки канал.
3. Только после этого вырезаем отверстия и производим монтаж варочной панели.

Индукционная плита также работает на электричестве. Она может подключаться либо с помощью шнура и розетки, либо с использованием специальных клемм, для которых необходимо подключение внешнего кабеля.

Если вы выбрали второй вариант, чтобы плита заработала, необходимо снять защитную крышку с задней поверхности устройства и пропустить сквозь нее внешний кабель. Ориентируясь на схему, представленную в инструкции, соединяем шнур с клеммной пластинкой. Если между нулем и заземлением имеется перемычка, она должна быть удалена.

Для электрической или индукционной

Электрические варочные панели могут иметь мощность от 2000 до 8800 Вт, однако их подключение требует особого внимания. Это необычные бытовые приборы, которые нельзя просто включить в обычную розетку. Для безопасности жилого помещения и предотвращения пожара необходимо подключать плиту через отдельный кабель, который соединяют с распределительным щитом квартиры, используя устройство защитного отключения (УЗО) или дифференциальный автомат (дифавтомат).

Перед началом установки варочной панели необходимо внимательно изучить технический паспорт прибора. При наличии вопросов лучше обратиться к электрику. Помните, что в случае пожара пострадает все жилище.

Установка варочной поверхности должна производиться строго в соответствии с инструкцией от производителя. Нарушение этих указаний может привести к потере гарантийного обслуживания. Также стоит соблюдать правила устройства электроустановок (ПУЭ), которые действуют в РФ.

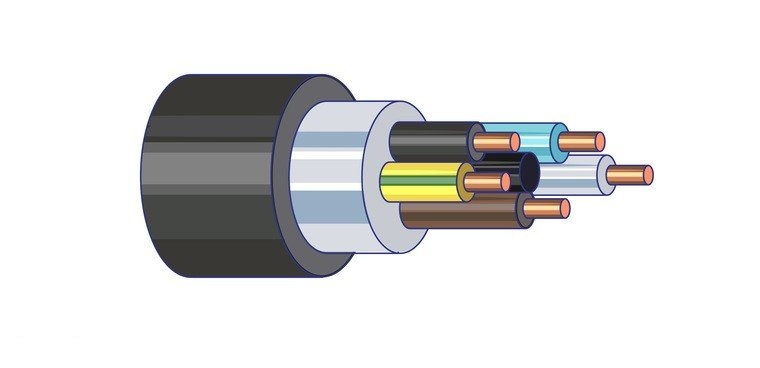

Выбор питающего кабеля

При выборе питающего кабеля нужно учитывать следующие требования:

• Он должен быть медным.
• Трехжильный кабель берется для однофазного питания.
• Пятижильный кабель берется для трехфазного питания.

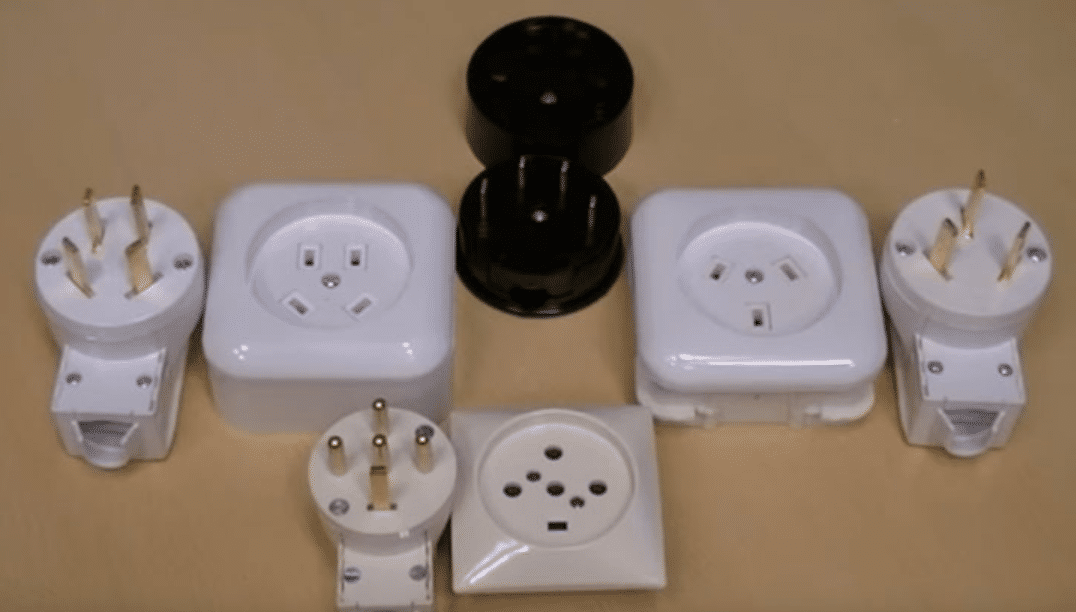

Установка розетки

В старых домах отсутствуют розетки для подключения бытовых приборов с мощностью более 3 кВт, в соответствии с ПУЭ 7. Это обусловлено не только мощностью, но и отсутствием третьего провода – заземления. Кроме того, качество таких розеток не соответствует требованиям.

Кабель можно прокладывать прямо к плите, без использования розетки. Отключить прибор можно только в щитке, нажав на дифавтомат. Однако предпочтительнее установка розетки с вилкой. При вынимании вилки из розетки плита автоматически отключается. Не нужно никуда идти. Кроме того, отключенная вилка будет видна пользователям, что придаст уверенности – можно безопасно работать. Частая необходимость в отключении варочной поверхности для ее очистки делает розетку с вилкой более практичным решением.

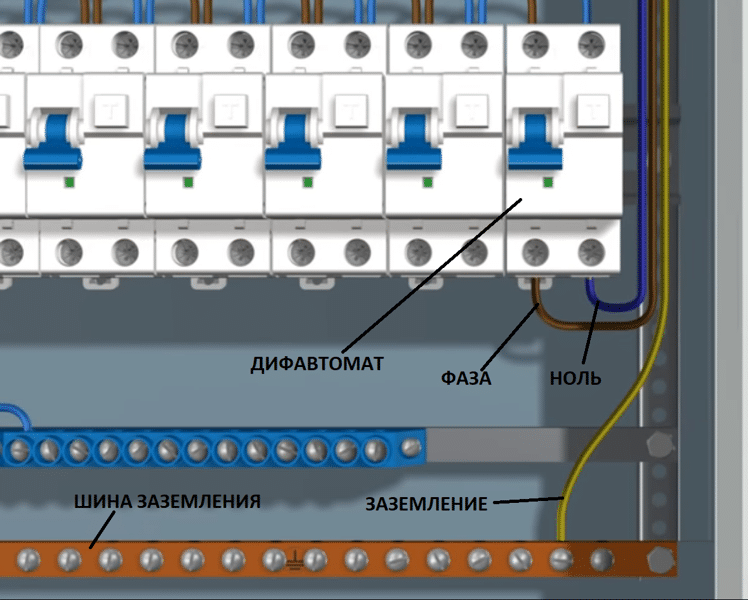

После выбора кабеля, розетки, дифавтомата (или УЗО) необходимо правильно соединить их между собой, следуя схемам. В помощь монтажнику служат цвета проводов:

• Желто-зеленый провод – земля.
• Синий провод – ноль.
• Остальные провода – фазные.

Соединение жил кабеля с элементами электроцепи

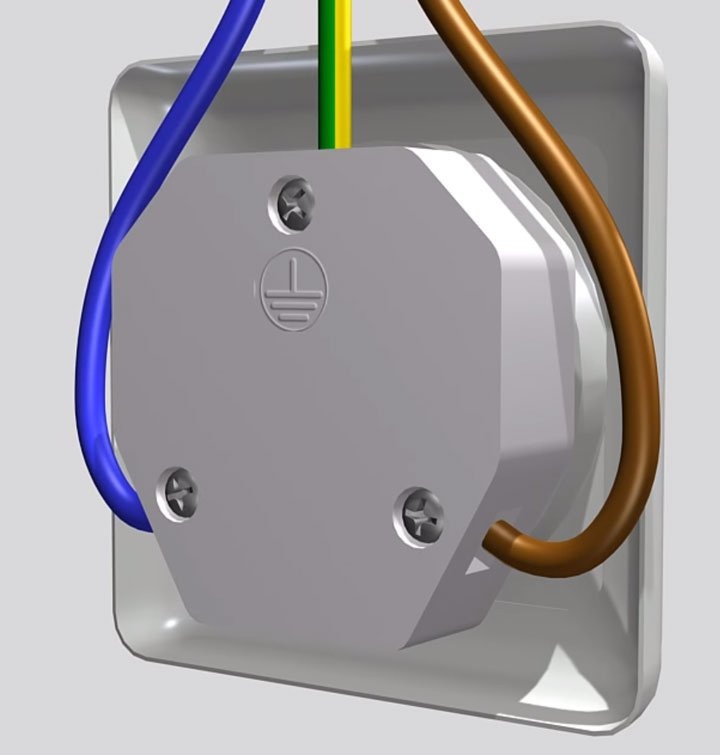

Популярный вариант в жилых домах – соединение проводов в следующем порядке:

1. Первым подсоединяется земляной провод (желто-зеленая жила) в соответствующий разъем.
2. Затем подключается синий провод – ноль.
3. В конце следует коричневый провод – фаза.

В розетке синий и коричневый провода можно поменять местами, это не повлияет на работу варочной поверхности. Главное – правильно подключить «землю», в то время как два других провода в однофазной розетке 220 В являются взаимозаменяемыми.

Для газовой

В данном случае лучше не подключать варочную панель самостоятельно. Обратитесь в газовую службу.

Возможные проблемы

В соответствии с действующими нормативно-правовыми актами, предусмотрен пункт, устанавливающий статус газового оборудования как зоны повышенной опасности. Это означает, что эксплуатация газового оборудования разрешается только после согласования соответствующими должностными лицами –сотрудниками региональной газовой службы, обладающими официальной лицензией.

Внимание! Установку газового оборудования можно выполнять самостоятельно, однако запуск газа осуществляется только после проверки.

Строгое соблюдение данного требования – гарантия безопасности в доме. Даже при идеальной установке возможно неправильное соединение узлов, что приведет к утечке газа. Чтобы избежать трагических последствий, рекомендуется дождаться приезда сотрудников газовой службы, которые проведут проверку всей системы и дадут разрешение на ее эксплуатацию.

Рассмотрим другую ситуацию. Если владельцы хотят заменить старую газовую плиту на новую, данную работу можно выполнить самостоятельно. Поскольку все основные узлы уже установлены, остается лишь выполнить несколько простых действий. Однако, уведомление газовой службы о замене оборудования все равно является строго обязательным требованием.

Внимание! Рекомендуется пригласить сотрудника газовой службы для учета установки газовой плиты.

Возможно, вы рассматриваете вариант самостоятельного подключения газовой плиты. Однако, рекомендуем вам поручить эту работу профессионалам. Газ – источник повышенной опасности. Подключением такого оборудования должны заниматься только специалисты газовых компаний.

Газовые плиты, также как и другое газовое оборудование, должны числиться в газовой службе. Часто жильцы самостоятельно подключают их к газовой сети. Также это может сделать установщик мебели, тем самым нарушая закон.

Ответственность за несанкционированное подключение к газу предусмотрена статьей 7.19 КоАП РФ. Для граждан это означает наложение административного штрафа в размере от 10 до 15 тысяч рублей.

Если вы замените свою газовую плиту на другую без уведомления газовой службы, то газовщики будут вправе временно остановить подачу газа в вашу квартиру до исправления всех нарушений, допущенных при монтаже оборудования.

Внимание! При замене газовой плиты обязательно сообщите об этом в газовую компанию и вызовите мастера для подключения.

И наконец, самое главное – помните о возможных последствиях самостоятельной установки плиты. Утечка газа может привести к трагедии, такой как взрыв, самовозгорание и разрушение. Виновник понесет уголовную ответственность.

Инструкция

Как уже было упомянуто ранее, газовую плиту может подключать только профессионал, так как работа с ней действительно опасна. Для понимания процесса подключения газовой варочной панели распишем основные шаги:

1. Перекрываем полностью подачу газа.
2. Рекомендуется сразу подключить газовый шланг к панели. Он проходит через штуцер или сгонку и подключается к газовому вентилю.
3. На задней стенке вентиля должно быть подготовлено необходимое отверстие. Паронитовую прокладку закрепляем с помощью накидной гайки.
4. Плотно закручиваем гайку на патрубок, расположенный внизу панели.
5. Обрабатываем прокладку солидолом для надежного соединения.
6. Проверяем наличие утечек газа: можно нанести мыльный раствор на места возможных утечек – если утечка имеется, появится пена.

Если у вас комбинированная варочная панель, рекомендуется установить термозапорный клапан, который будет автоматически перекрывать подачу газа при достижении температуры в 60 градусов. Клапан обычно устанавливается в удобном для него месте. После подключения газовой панели необходимо проверить, как регулируются конфорки. Пламя не должно иметь желтых оттенков.

Заключение

Из статьи мы выяснили, как выполняется установка варочной панели в столешницу своими руками. Важное условие – наличие вентиляции на кухне. К варочной панели рекомендуется устанавливать вытяжку. Если она недоступна, можно поставить мощный вентилятор у окна.
